수상태양광부력체

주식회사 테크윈의 홈페이지를 방문해 주셔서 감사합니다.

Eco frame 부력체

에너지사업 소개

  • 부력체 생산 판매
  • EPC사업

수상 태양광발전소 사업

  • 국내EPC: 9MW 상업가동 + 23MW 인허가, 건설준비
  • 해외수출: 4MW (벨기에, 호주,일본, 싱가폴 등)
해외사업

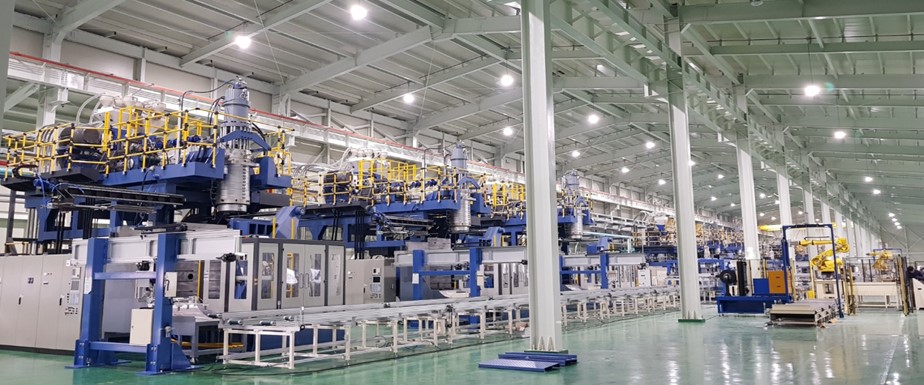

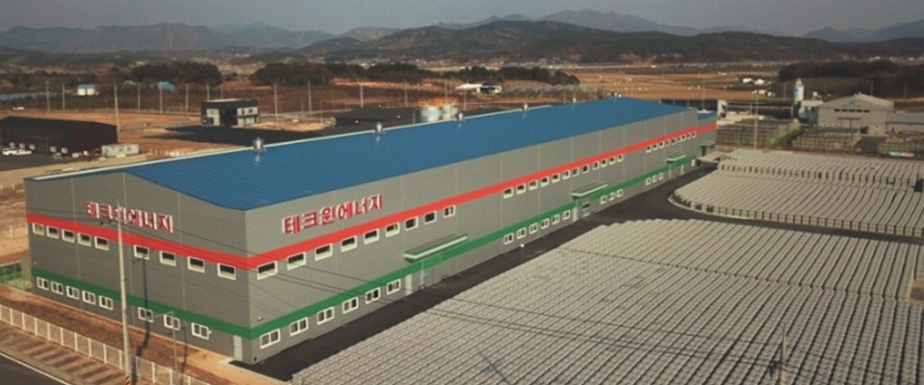

제조공장 공장전경 (2만평 부지)
설비 설비
보은공장
1. 인원 20명, 2. 생산량 400MW/년 (2019.4~)

자연환경·재해 안정성

  • 이미지

    자외선 내구성

    • 2017년 20년 수명 검증 완료
      *일본연구소에서 UV내구성 실험 실시
    • 특수UV안정제 3%첨가로 경화방지
  • 이미지

    갈수기 수저면 접촉 시 안정성

    • 준설공사/농번기 수위저하에 대응
    • 프레임타입 부력체 압축하중의 1/8
      *당사 15kg / 프레임타입 120kg
  • 이미지

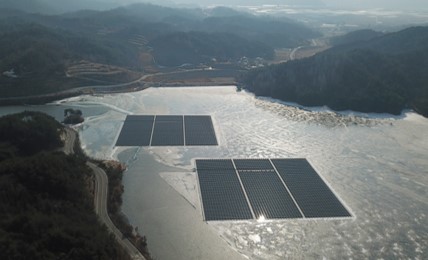

    폭설ㆍ결빙에 대한 안전성

    • 실험 결과
      영하 15℃, 얼음두께 25cm : 부력체 파손 및 변형 없음
      적설하중 : 0.78kN/ ㎡ (적설:55cm)
  • 이미지

    태풍ㆍ파고에 대한 안전성

    • 실험 결과
      파고: 360,000회 중 93%강도 유지 태풍: 210km/h에서도 안정성 입증
      *프랑스 ONERA 연구소

부식방지· 집중하중 안전성

  • 이미지

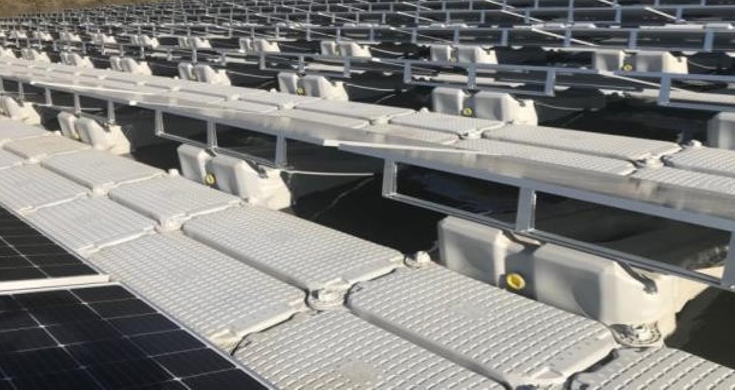

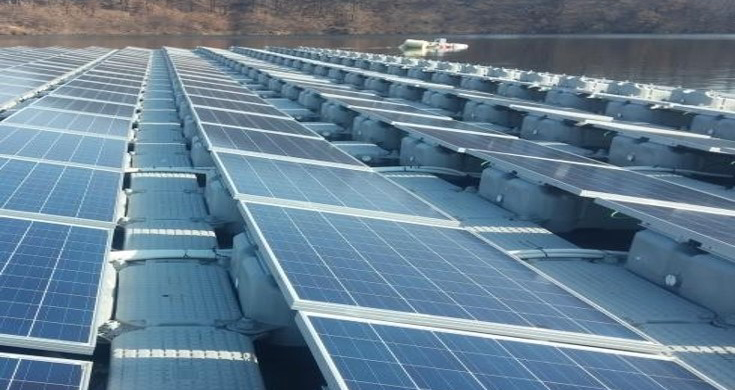

    부력체

    • 내식성이 강한 친환경 고밀도 폴리에틸렌
    • 염수에 대한 내식성 확보
    • 특수UV안정제 3%첨가로 경화방지
  • 이미지

    클램프 및 계류선

    • 산화피막알류미늄ㆍ스테인레스스틸 적용
      → 내식성 및 내구성 향상
  • 이미지

    연결핀

    • 강화 폴리프로필렌 재질 적용
    • 1MW 기준 약 14,000개 연결핀 사용
    • 설계하중 1,000kgf/EA 기준이내로 설계 ㆍ실제 파단하중 3200kgf/EA
  • 이미지

    계류보강대 (부력체&계류선 지지

    • 설계하중 2,000kgf/EA 기준으로 설계
      *컴퓨터 시뮬레이션 기준
    • 크랙 하중 4,500kgf/EA 으로 설계
해외사업
설비 설비 설비

계류장치의안전성·품질보증

  • 이미지

    1. 최대 수위 변동에도 정남형 유지

    • 수위변동 + 여유수위(1~1.5m)
    • 앙카 계류각도 30도 이하로 설계 시공
    • 저수지 바닥에 닿아도 쉽게 복원되는 구조
  • 이미지

    2. 품질보증

    • 테크윈 부력체는 15년간 품질보증 부력체 기대수명은 25년 이상
    계류장치 안정성 확보
  • 이미지

    3. 프랑스ONERA 연구소 풍동실험/CFD 해석

    • 풍동실험+컴퓨터 유동해석 조합으로 풍동계수 산출 & 설계 적용
    • 태풍에 대한 내구성 : 210km/h (58.3m/sec)
  • 이미지

    4. 무게추 시공

    • 콘크리트수중무게 1.5TON으로 반영하여 다점계류
    • 무게추의 순수 자중으로 수상발전소 계류 설계
  • 이미지

    무게추 방식

    • 콘크리트 중량물 O → 유지관리ㆍ환경에 대한 우려 O
    • 저수위 시 수상구조물과 충돌위험성 내재
    • 전저항의 1.7배 이상 중량물 필요
      *파지역 2~3인 경우 체인과 닻 설치

국내실적

  • 8개 Site 9MW 계통연계 상업가동
  • 9개 Site에 23MW 인허가,건설공사 중
계류시스템
Corrosion protection with Hot Dip Galvanization (ASTM 153)
계류시스템 계류시스템 계류시스템

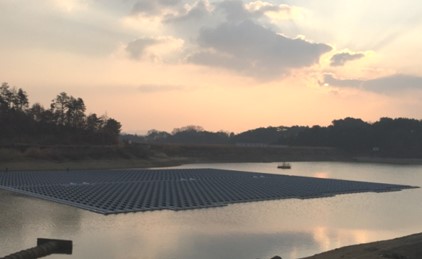

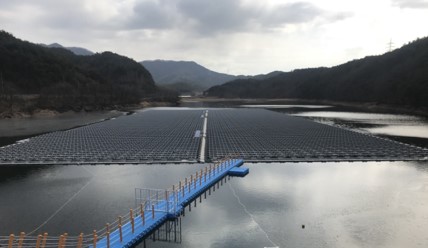

  • Ochang, Korea- 3.000kWp : 15D
  • On grid connected at Jan 2018
  • Pyeongji, Korea – 700kWp : 15D
  • On grid connected at Dec 2016
  • 23MWp ongoing projects
  • 4MW export to Japan, Singapore, Austria & Belgium
계류시스템 계류시스템 계류시스템

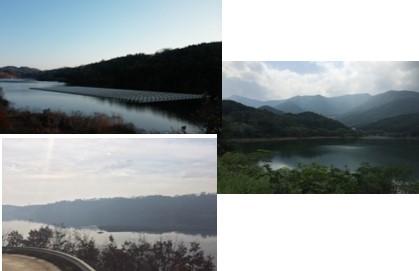

  • Ulsan– 1,000kWp : 15D
  • On grid connected at Aug 2017
  • Andong, Korea – 2,000kWp : 22D
  • On grid connected at May 2018
  • Haman – 1,200kWp : 22D
  • On grid connected at Feb 2018

국외실적

  • 140개 Site에 280MW 상용가동
  • 145개 Site에 95MW 건설 중
계류시스템
Japan
계류시스템 계류시스템 계류시스템 계류시스템
OKEGAWA - 1,180 kWp KATO-SHI - 2,870kWp UMINOKI - 7,550 kWp TANO IKE - 2,552 kWp
계류시스템
EUROPE
계류시스템 계류시스템 계류시스템 계류시스템 계류시스템
SHEEPLANDS, UK - 200 kWp POLYBELL, UR - 471 kWp GODELY, UK - 2,991 kWp PONTECORVO, ITALY - 343kWp QE2, 6,338 kWp
AMERICAS
AMERICAS
계류시스템 계류시스템 계류시스템 계류시스템 계류시스템
ORLANDO, USA - kWp (extension 900kWp) KUNDE, USA - 10 kWp (exension 744 kWp) MIRAFORES, PANAMA - 24kWp ORLANDO UTILITES, USA - 32 kWp PENOL GUATAPE, COLOMBIA - 99kWp
ASIA
ASIA
계류시스템 계류시스템 계류시스템 계류시스템 계류시스템
O CHAN, SOUTH KOREA - 495 kWp ULU SEPRI, MALASIA - 270 AGONGDIAN, TAIWAN - 2,320 kWp LIMORE, AUSTRAILA - 100kWp AHUI CECEP, CHINA 70,005
  • 전세계 최대/최다 설계,시공 실적 보유
  • 태풍에 대한 뛰어난 내구성과 안정성이 입증 (일본 2013~2018)
  • 세계 최초 먹는 물에 설치(영국 템즈강 식수원 6.4MW)
