Best Quality and Advanced Technology for our Customers

水上太阳能浮力材料

非常感谢访问TECHWIN有限公司的网站。

Eco frame 浮力体

能源事业介绍

生产和销售浮力材料
EPC事业

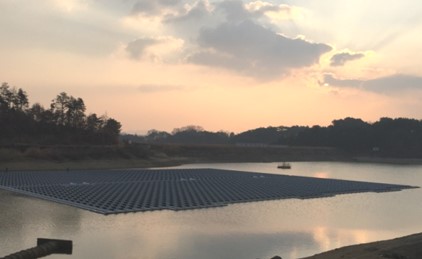

水上太阳能发电站事业

国内EPC：9MW商业运行 + 23MW许可，建设准备
海外出口：4MW（比利时、澳大利亚、日本、新加坡等）

해외사업

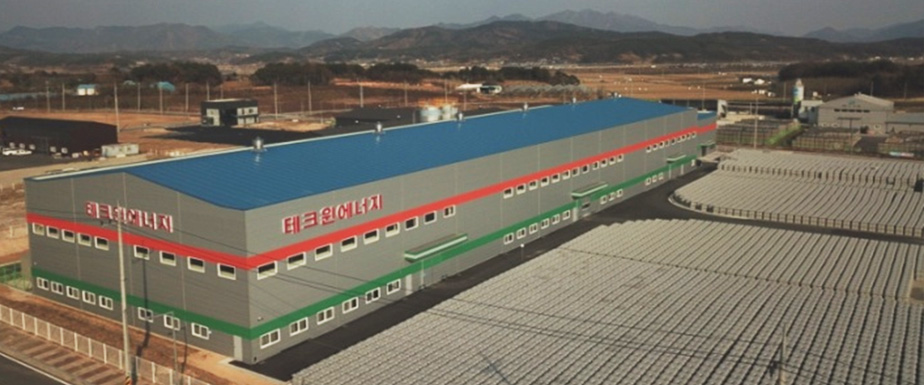

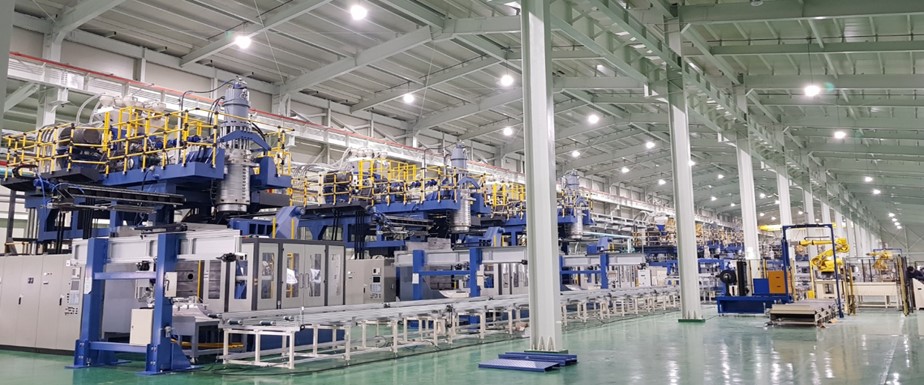

制造工厂	工厂视图 (20,000平方英尺)

	报恩工厂 1. 人数 20名, 2. 产量 400MW/년 (2019.4~)

自然灾害·灾害安全性

紫外线耐久性
- 2017年验证20年寿命
  ＊日本研究所进行UV耐久性试验
- 特殊UV稳定剂添加3%可防止硬化
枯水期接触水底面时安全性
- 应对疏浚工程/农忙期水位降低现象框架型（Frame Type）浮力体，压缩负荷的1/8
  ＊我公司 15kg / 框架型（Frame Type）120kg

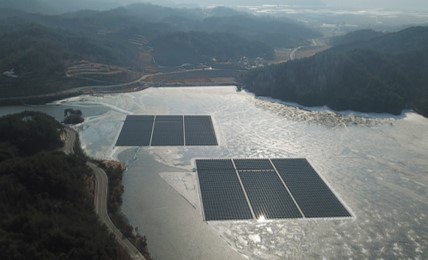

应对暴雪ㆍ结冰的安全性
- 试验结果
  零下15℃，冰厚度25cm：浮力体无破损及变形
  积血负荷：0.78kN/ ㎡（积雪：55cm）
应对台风 ㆍ浪高的安全性
- 试验结果
  浪高：360,000次维持93%强度台风：210km/h安全性得到证明
  ＊法国ONERA研究所

防腐蚀·集中负荷安全性

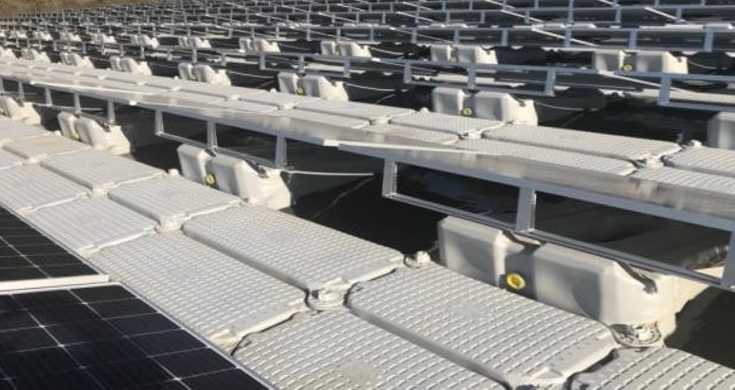

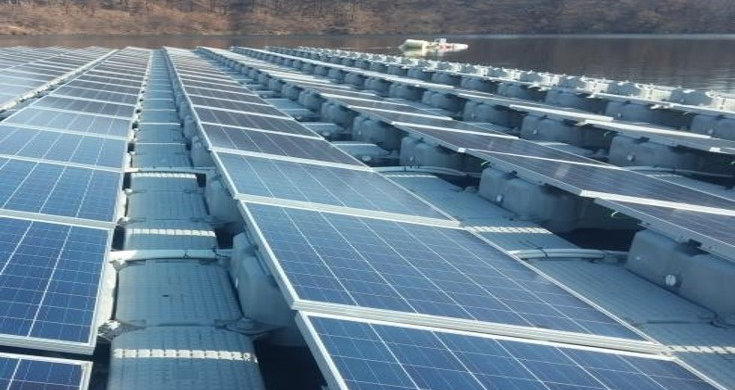

浮力体
- 耐腐蚀性强的环保型高密度聚乙烯，确保盐水耐蚀性，特殊UV稳定剂添加3%，防止硬化
夹具（Clamp）系留船
- 氧化膜铝ㆍ不锈钢 → 耐腐蚀性和耐久性提高
连接销
- 采用强化聚丙烯材料，
- 1MW为准大约使用14,000个连接销，
- 设计负荷1,000kgf/EA以内，
  ㆍ零下10℃ 为准最低负荷1,300kgf/EA
系留加固带(支撑浮力体&系留船)
- 设计负荷2,000kgf/EA为准
- ＊电脑模拟为准，裂缝负荷 4,500kgf/EA

해외사업

保证系留装置的安全性·质量

1. 在最大的水位变动下维持正南向

水位变动 + 上下变动水位(1~1.5m)
锚系留角度设计施工为30度以下
采用接触水库底面也能容易复原的结构

2. 质量保证

TECHWIN浮力体保质期15年
浮力体期待寿命达到25年以上

确保系留装置安全性

3. 法国ONERA研究所风洞试验/CFD解释

风洞试验+电脑流动分析
计算风洞系数 & 设计
对于台风的耐久性：210km/h (58.3m/sec)

4. 直接固定在底面的地锚桩施工

混凝土重量物 X → 维持管理ㆍ担心环境X
低水位时与水上构造物碰撞的危险性X
需要埋入前阻力1倍以上的锚

重量轴方式

混凝土重量物 O → 维持管理ㆍ担心环境 O
低水位时存在与水上构造物碰撞的危险性
需要前阻力1.7倍以上的重量物
＊风浪区2~3时需要安装链条和锚

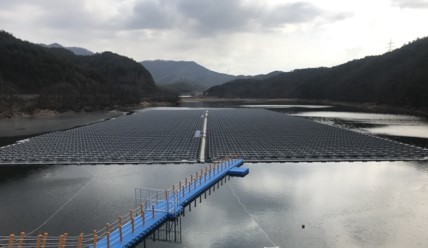

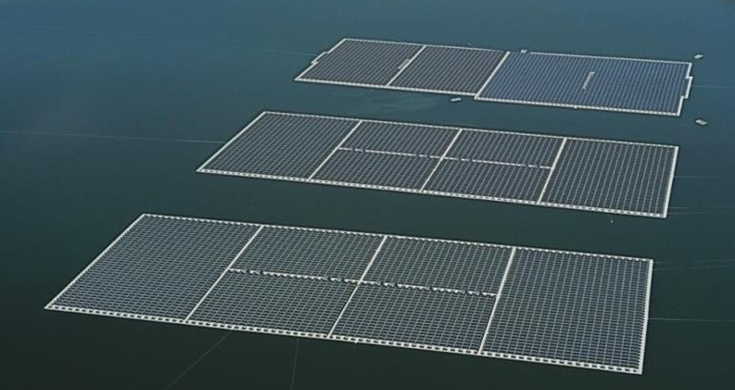

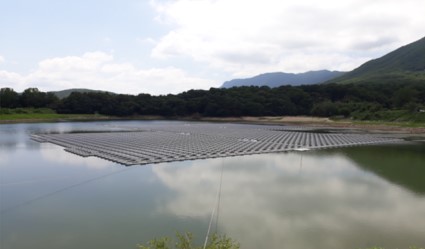

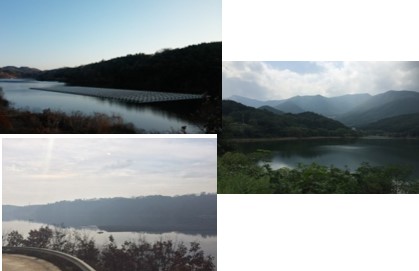

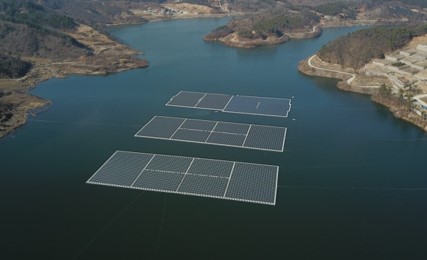

国内业绩

8个Site 9MW系统连接并启动
9个Site得到23MW许可并建设中

계류시스템
Corrosion protection with Hot Dip Galvanization (ASTM 153)

Ochang, Korea- 3.000kWp : 15D On grid connected at Jan 2018	Pyeongji, Korea – 700kWp : 15D On grid connected at Dec 2016	23MWp ongoing projects 4MW export to Japan, Singapore, Austria & Belgium

Ulsan– 1,000kWp : 15D On grid connected at Aug 2017	Andong, Korea – 2,000kWp : 22D On grid connected at May 2018	Haman – 1,200kWp : 22D On grid connected at Feb 2018

国外业绩

140个Site 280MW启动使用
45个Site 95MW建设中

계류시스템
Japan

OKEGAWA - 1,180 kWp	KATO-SHI - 2,870kWp	UMINOKI - 7,550 kWp	TANO IKE - 2,552 kWp

계류시스템
EUROPE

SHEEPLANDS, UK - 200 kWp	POLYBELL, UR - 471 kWp	GODELY, UK - 2,991 kWp	PONTECORVO, ITALY - 343kWp	QE2, 6,338 kWp

AMERICAS
AMERICAS

ORLANDO, USA - kWp (extension 900kWp)	KUNDE, USA - 10 kWp (exension 744 kWp)	MIRAFORES, PANAMA - 24kWp	ORLANDO UTILITES, USA - 32 kWp	PENOL GUATAPE, COLOMBIA - 99kWp

ASIA
ASIA

O CHAN, SOUTH KOREA - 495 kWp	ULU SEPRI, MALASIA - 270	AGONGDIAN, TAIWAN - 2,320 kWp	LIMORE, AUSTRAILA - 100kWp	AHUI CECEP, CHINA 70,005

拥有全世界最大/最多设计、施工业绩
对台风的耐久性和安全性得到证明(日本2013~2018)
世界最早安装在饮用水(英国泰晤士河饮用水院6.4MW)
